一、產品介紹

AFL-300 數字是通過光纖傳輸精確定時信號的出色解決方案。這些信號可以是觸發信號、同步信號、GPS 定時信號和任何其他 TTL 兼容信號(0 至 5V 或 0 至 12V)。

AFL-300 的輸入是邏輯輸入，0 至 5V 或 0 至 3.3V(每個請求 0 至 12V)。

信號通過光纖傳輸，延遲最小，抖動幾乎為零。

信號在接收器上重建，并可輸出為 TTL 信號(0 至 5V)、0 - 12V 信號或開路集電極(最高 30V 外部電壓)。

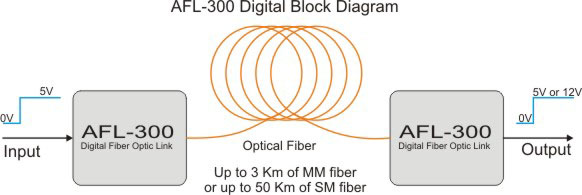

AFL-300 由以下組件組成：

1. 數字光纖發射器 - AFL-300 DIG/TX、

2. 數字光纖接收器 - AFL-300 DIG/RX、

3. 長達 3 公里的多模玻璃光纖或 50 公里單模光纖(可選)。

單模收發器的光學預算：28 dB。

該鏈路連接在發射器的信號源和接收器的信號輸出之間。

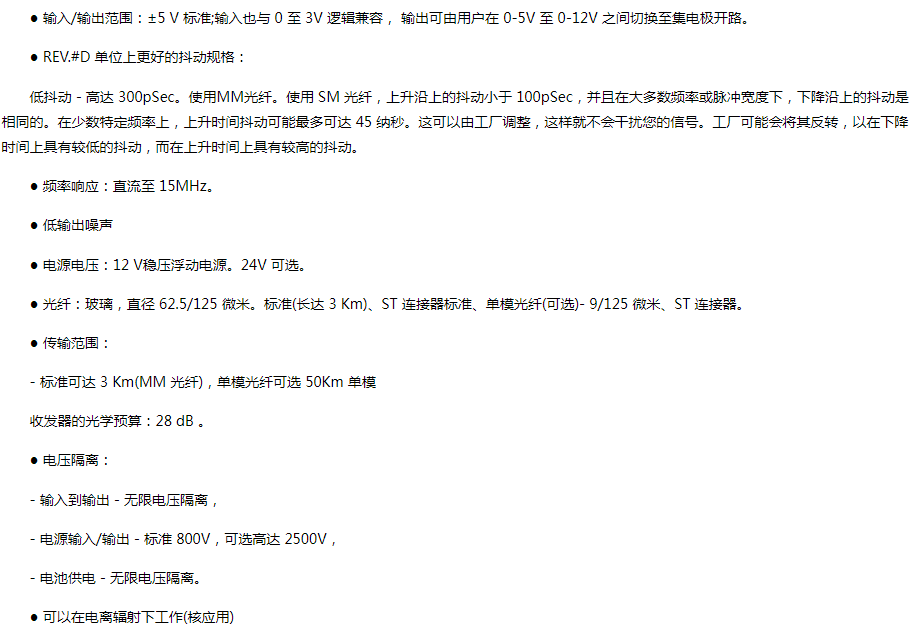

二、產品參數
