產品說明：

DDPCA-300可變?cè)鲆骐娏鞣糯笃鳎現EMTO代理商

?0.4fA 峰值噪聲 ?可變?cè)鲆鎻?04-1013 V/A

?從sub-fA 到mA 測量240 dB 的動態范圍

?DUT偏置可調節輸入電壓

?外殼盡量接近信息源

?人工或者遠程控制

SUB FEMRO AMPERE SENSITIVITY (sub Femto電流敏感性)

可變?cè)鲆嫘吞?hào)為DDPCA-300 sub Femto 電流放大器是最新的大范圍的噪音的互阻放大器。它具有特殊的設計，可以實現使輸入噪音降至0.2fA/√Hz和0.4fA的峰值范圍內。我們可以通過手動或者遠程接口得到可變?cè)鲆娣秶?04-1013 V/A。這個放大器覆蓋了一個最大電流動態范圍超過240dB的測量值，從Sub femto(毫微微)到毫安的測量只需要一個簡單的開關。為了避免信號干擾和長線造成的噪聲，外殼需要充分地接近信號源。各種過濾器集成改變放大器帶寬的變化信號狀態。因此，信號測聲比和測量速度也足以實時測量毫微微安培電流，不需要額外的求平均值或者長時間的測試周期(請看下表一)

LOW DRIFT FOR STABLE LONG-TERM PERFORMANCE穩定長期性能低漂移

Femto電流的漂移和偏移電流很容易造成測量誤差和基線的改變。DDPCA-300是為了長期穩定性和額外的低漂移的最佳化而設計的。以下數據顯示放大器的基線表一低于0.5fA通過超7小時為一個周期的測量。在不可避免的情況下(例如相關的溫度)偏移測量調整裝置是用于取消不需要偏置的電流對基線的歸零。設備用源極反偏法表征。

這個高敏感性的DDPCA-300 可以用于肉電流應用，例如高電阻半導體(如MOS何JEETs)或者量子點器件。一個可調整電壓可直接在放大器的輸入端為偏置設備進行測試(DUT).通過手動或者遠程接口改變調整范圍在±10v，允許DUT產品在分光測定下有不同的偏壓。這個應用設備部支持像光電流測試或者束流檢測的偏壓，在粒子物理學的情況下，偏壓很容易失效。

應用程序：

?照片和電離測試器

?I/V特性的MOS和JEET結構

?超弱電流DC測量

?量子和生物技術試驗

?光譜學

?高電阻測量

?容易使用的FEMTO放大器附件數字電壓表和A/D轉換器

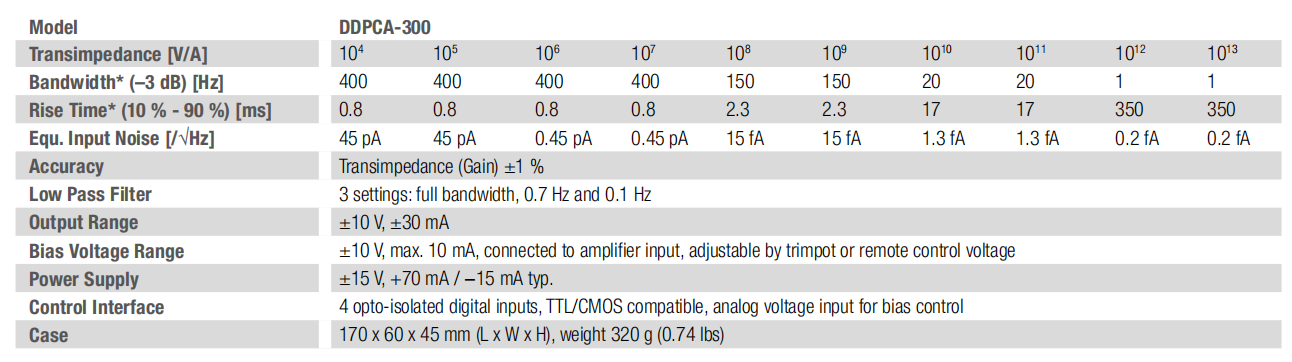

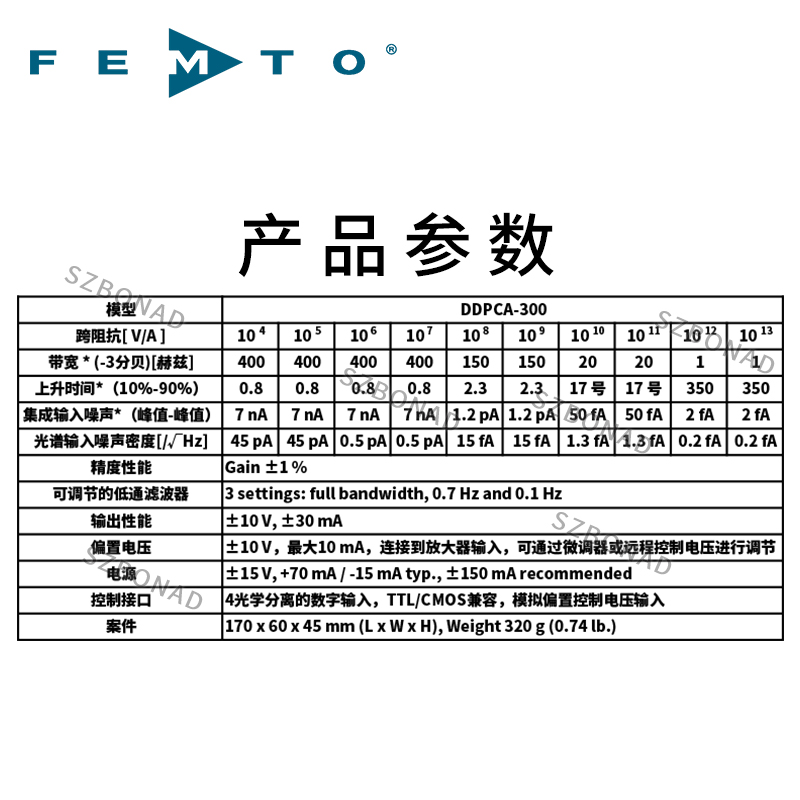

*上表所述的帶寬值、上升時間和集成輸入噪聲通過低通濾波器調至全帶寬來實現的。低鋒值噪聲可以通過低通濾波器調至0.7Hz或者0.1Hz 來實現。最小峰值噪聲在0.4fA時可以通過增益調至1012和1013V/A ,低通濾波器調至0.1Hz來實現。

偏移量可通過微調筒調節。超負荷報警值通過LED和數字控制輸出。免受±2 kV/瞬變電壓的輸入。輸出短路受到保護。電源通過3-pin Lemo 插座接入。設備會提供吻合的連接頭。PS-15可用于配備電源。對于更詳細的信息請參考數據表或者聯系我們。
