硅與InGaAs 光電接收器/光電探測器/最高500MHz 光電接收器HBPR系列
HBPR是用于測量小差分光電流或小光差功率的穩頻光電接收機，帶寬在MHz范圍內。它們各自配備兩個可切換放大，并以高達55 dB的卓越CMRR為特征。
特性
? 帶寬最高可達500 MHz
? 降噪（CMRR共模噪聲）最高可達50 dB
? 噪聲非常低，NEP最高可達3.7 pW/√Hz
? 光譜的硅和InGaAs模型范圍為320至1700納米
? 可切換的20 MHz低通濾波器以最大限度減少寬帶噪聲
? 高增益可達60,000 V/A，可兩級切換
? 輸出信號的可切換耦合（AC/DC）
? 帶寬為10 MHz的高速直流耦合顯示器輸出
? 輸入可選為自由束或光纖耦合
? 1.035“-40 自由噴射輸入螺紋，兼容許多標準光學系統

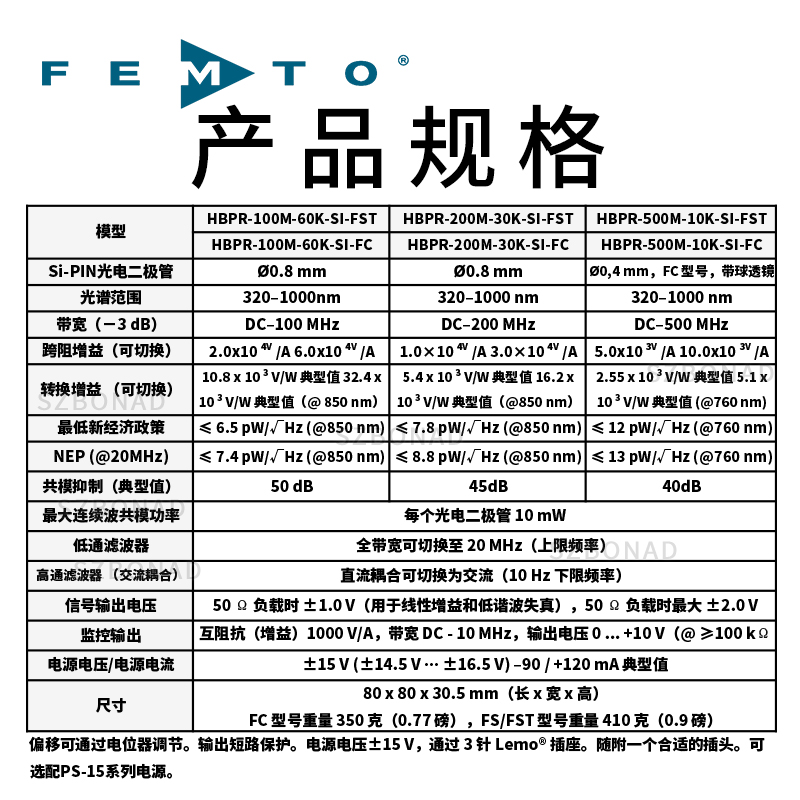

技術參數：
光譜320-1000nm適用型號：

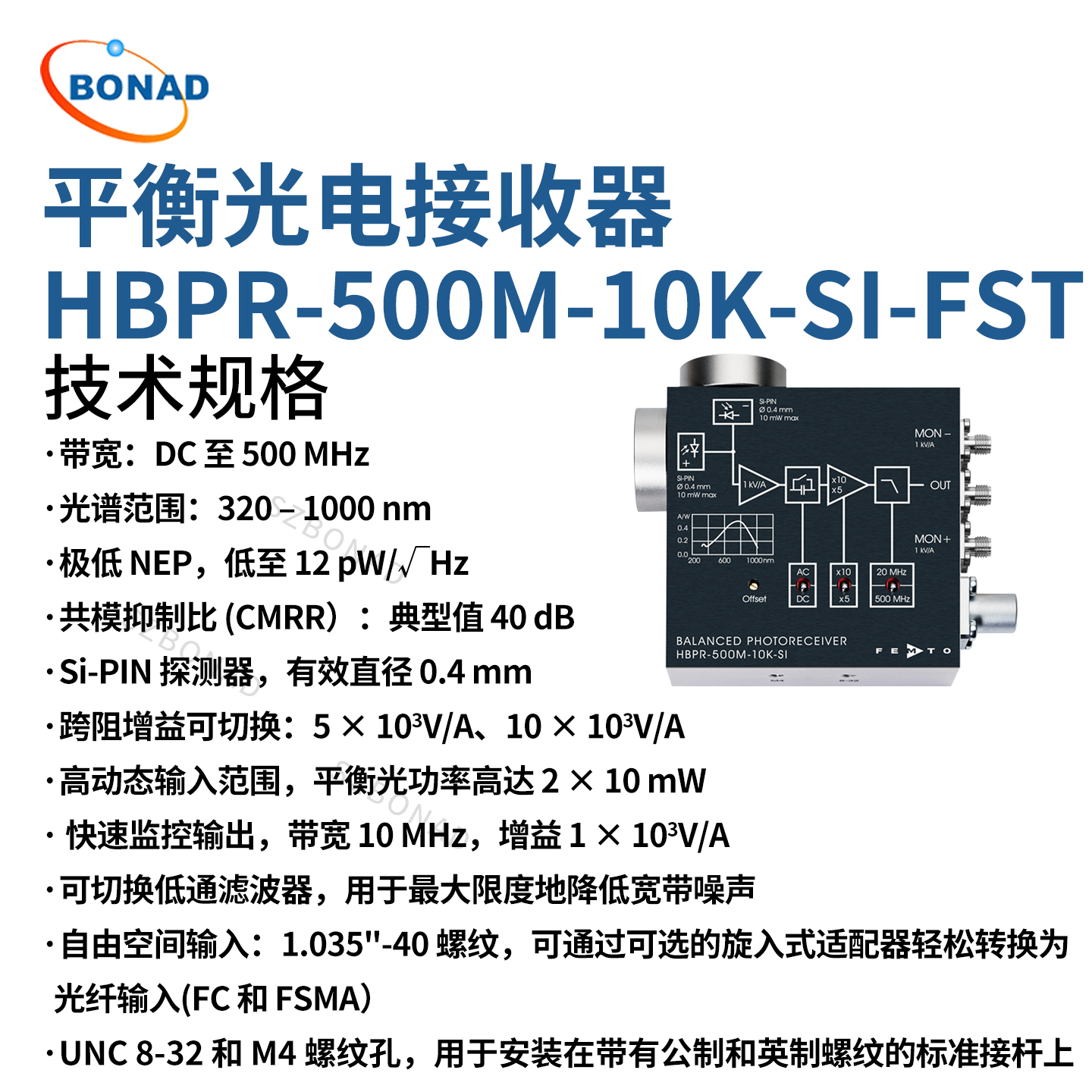

| 型號 | HBPR-500M-10K-SI-FST |
| Si-PIN 光電二極管 | ?0.4mm， 帶球體透鏡的FC型號 |
| 光譜范圍 | 320 – 1000 nm |
| 帶寬（?3 dB） | 直流電 500 MHz |
| 跨阻增益（可切換） | 5.0 x 10^3 V/A 10.0 x 10^3 V/A |
| 轉換提升（可切換） | 2.55 x 10^3 V/W 類型 5.1 x 10^3 V/W 類型。（@ 760 nm） |
| 最小噪聲等效功率（NEP） | 12 pW/√Hz（@760 nm） |
| NEP（@ 20 MHz） | 13 pW/√Hz（@760 nm） |
| 共模抑制比 | 40dB |
以下參數適用于所有HBPR型號：
| 最大額定功率（CW） | 10 mW (on each photodiode, @ 850 nm) |
| 低通濾波器 | 全帶寬可切換至20 MHz（最高截止頻率） |
| 高通濾波器（交流耦合） | 直流耦合可切換為交流電（截止頻率降低10 Hz） |
| 信號輸出電壓 | ±1.0 V，負載50 Ω（線性增益和低諧波失真），最大±2.0 V，負載50 Ω負載 |
| 監測輸出 | 跨阻抗（增益）1000 V/A，帶寬直流 – 10 MHz，輸出電壓0 ... +10 V（@ ≥100 kΩ負載） |
| 供電電壓 /供電電流 | ±15 V（±14.5 V ......±16.5 V）–90 / +120 mA型。 |

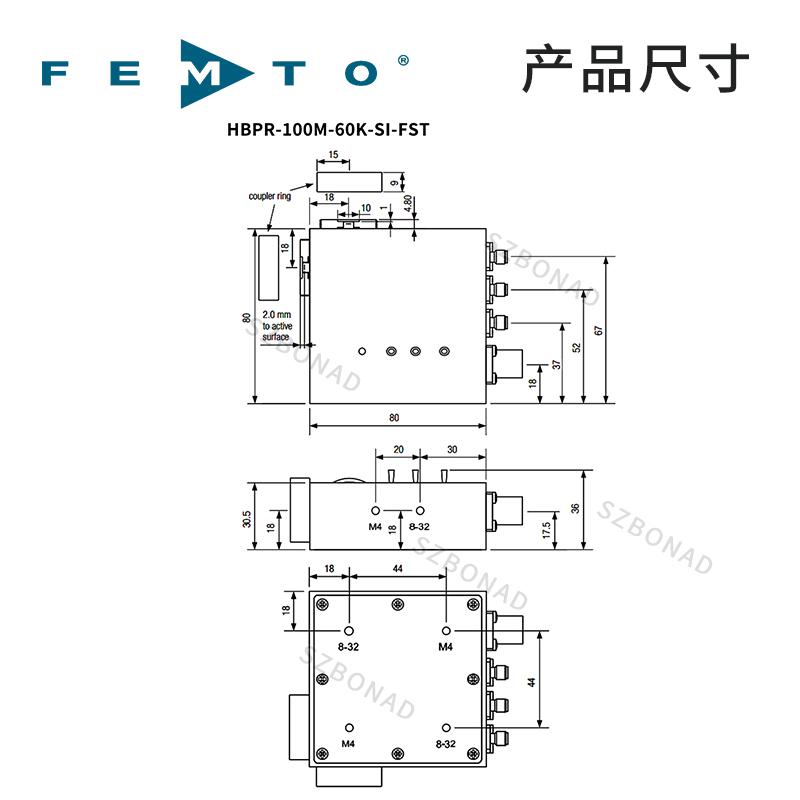

| 尺寸/重量 | 80 x 80 x 30.5 毫米（長 x 寬 x 高）重量 FC 型號 350 克（0.77 磅），FS/FST 型號重量 410 克（0.9 磅） |
從直流到500 MHz的最小光學差分信號獲取
通過精確區分兩個輸入信號，可以抑制共模噪聲，如激光源的強度噪聲。通過這種方式，可以從信號測量路徑中提取出原本會被噪聲水平淹沒的最小光學信號。
HBPR系列的光接收機/光電檢測器由兩個反并聯連接的光電二極管與后續的低噪聲超阻放大器組合而成。光電二極管經過精心挑選并成對匹配，以實現最高的共模噪聲降低（CMRR）。低輸入噪聲（NEP）加上極高的共模抑制，為MHz范圍內的平衡光電接收機樹立了標準，并實現了高度靈敏的信號采集。高帶寬使得即使在高重復率和快速變化的信號形態（如量子態斷層掃描）下，也能精確捕捉激光脈沖。
由于可切換帶寬限制（低通濾波器）、獨立快速監聽輸出、可調節偏移和可切換交流/直流耦合等其他特性，HBPR系列的光電接收機是最為多功能的對稱光電接收機之一。
兼容光學臺臺（自由束）和光纖
自由噴射輸入（FST）設計為1035“-40的螺紋法蘭，配有旋入式聯接環，廣泛兼容多家廠商的光學配件，如鏡頭、管狀、防控系統、光學適配器等。
相對較大的探測器便于自由束應用中的光學聚焦，并確保在使用可選光纖適配器時實現高且穩定的耦合。
由于探測器面積較大，配備? 0.8毫米光電探測器的自由束SI型號可通過簡單地擰上PRA系列可選的光纖適配器，輕松轉換為光纖連接（FC、FSMA），耦合損耗顯著。對于探測器面積較小的型號，如? 0.4 / 0.3 mm，僅在有限范圍內推薦使用光纖適配器，因為耦合損耗和不穩定性可能發生。如果重點是高精度光纖測量，使用固定光纖FC輸入的FC模型通常能獲得最佳效果。
所有HBPR光電接收器均配備UNC 8-32和M4螺紋孔，因此可以方便且穩定地集成到標準桿架上的光學系統中。
應用
? 光學光譜學
? 相干異差檢測
? 光學量子態的同調因子檢測
? 光學相干斷層掃描（OCT）
? 干涉測量
? 光學延遲測量
? 示波器、頻譜分析儀、模數轉換器和鎖相放大器的差分光學前端
