PVM-1001高壓脈沖發生器可調脈沖電壓美國BNC/DEI

產品介紹PVM-1001-N可調脈沖電壓源可在不到 10 ns(上升時間)的時間內驅動 50 ohm 電阻負載，電壓從 0 V 升至 950 V。脈沖寬度范圍為
Description

  1. 產品介紹

  2. PVM-1001-N可調脈沖電壓源可在不到 10 ns(上升時間)的時間內驅動 50 ohm 電阻負載，電壓從 0 V 升至 950 V。脈沖寬度范圍為 55 ns 至 10,000 ns，重復率高達 1 MHz(脈沖串高達 5 MHz)。典型應用包括儀器校準、元件測試、光束控制以及 PMT 和 MCP 門控。

輸出脈沖寬度和頻率由外部觸發源控制。

有兩種型號可供選擇：PVM-1001-P 產生正電壓脈沖，需要外部正高壓電源;PVM-1001-N 產生負脈沖，需要負電源。

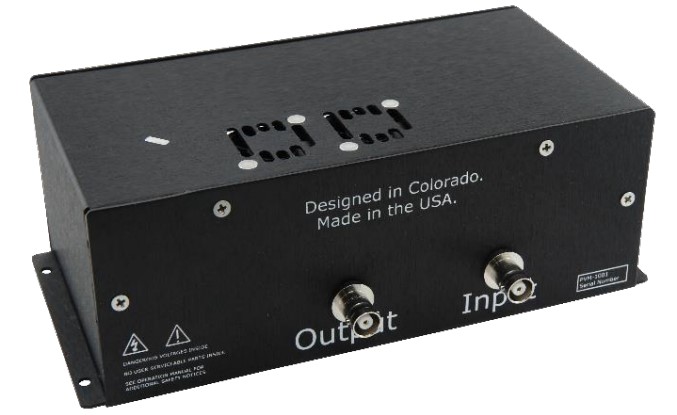

前面板有一個用于觸發輸入的 SMB 連接器和一個用于交流/直流適配器的連接器。后面板配有 MHV 連接器，用于高壓輸入和脈沖高壓輸出。

PVM-1001 Positive
Input HVPS Requirements
HV Input Voltage≤ 975 VDC Positive Source
HV Input Power> Output Power + 5 W
Pulse Amplitude
Output Voltage Range0V to +950V
Output Droop< 10 V/μs
Voltage Overshoot≤ 10% (900V to 950V)
≤ 12% (700V to 899V)
≤ 14% (400V to 699V)
≤ 15% (100V to 399V)
≤ 17% (50V to 99V)
Rise Time≤ 8 ns @ 200 V to 950 V
≤ 10 ns @ 50 V to 199 V
Fall time≤ 50 ns @ 450 V to 950 V
≤ 80 ns @ 200 V to 449 V
≤ 130 ns @ 50 V to 199 V
PolarityPositive
Compliance Voltage25 V above desired output voltage
Maximum Output Power208 W Refer to SOA Graphs


PVM-1001 Negative
Input HVPS Requirements
HV Input Voltage≤ -975 VDC Negative Source
HV Input Power> Output Power + 5 W
Pulse Amplitude
Output Voltage Range0 V to -950 V
Output Droop< ?10 V/μs
Voltage Overshoot< 10 % ?800 V to ?950 V
< 12 % ?150 V to ?799 V
< 20 % ?50 V to ?149 V
Fall Time≤ 9 ns @ ?500 V to ?950 V
≤ 10 ns @ ?200 V to ?499 V
≤ 12 ns @ ?50 V to ?199 V
Rise time≤ 50 ns @ ?450 V to ?950 V
     ≤ 80 ns @ ?200 V to ?449 V
   ≤ 130 ns @ ?50 V to ?199 V
PolarityNegative
Compliance Voltage?25 V above desired output voltag
Maximum Output Power208 W Refer to SOA Graphs


PVM-1001 Positive & Negative
External Trigger Requirements
Frequency Range≤ 1 MHz
Burst Mode≤ 5 MHz
Trigger pulse width55 ns ≤ Pulse width ≤ 10,000 ns
Delay (input trigger to output)≤ 75 ns
Termination Impedance  50 Ω
ConnectorSMB
Voltage Levels0 V, output off (open)
5 V, output on (high voltage)
Power Specifications
DC Power Source12 VDC, 12 W, supplied by adapter (included)
Adapter Power Requirements100 VAC to 240 VAC
Output Connector
Output ConnectorMHV, Rear Panel
General
Size (HxWxD)6.5 cm x 20.4 cm x 10 cm
Weight0.5 kg
Operating Temperature15 °C to 40 °C


想了解更多型號請記得聯系我們~

型號描述最大電壓V脈沖上升
與下降時間		脈沖信號觸發正負脈沖工作模式
PVX-2506PVX-2506采用了采用DEI系列快功率MOSFET的雙向MOSFET輸出級。50V200ns外部正（+）臺式
PVM-1001PVM-1001可在不到10納秒（上升時間）內實現0至-950伏。這種可調脈沖電壓源能夠提供從55ns到10,000ns的脈沖寬度，標準頻率范圍最高可達1 MHz。950V9ns外部負（-）模塊
PVM-4210PVM-4210脈沖發生器模塊提供兩個脈沖輸出通道，由統一控制邏輯控制。950V25ns外部雙相（+/-）模塊
PVX-4151PVX-4151， 1.5kV 高壓脈沖發生器是一種直聯、風冷、固態半橋（圖騰柱）設計，具備同樣快速的脈沖升降時間和低功耗。1500V25ns外部雙相（+/-）臺式
PVX-4000-2kVPVX-4000-2kV 是一款風冷高壓雙極脈沖發生器。優化于驅動高阻抗電容負載，電壓高達±2000伏。2000V50ns外部，內部雙相（+/-）臺式
PVX-4000-2kV-EXPVX-4000-2kV 是一款風冷高壓脈沖發生器。優化驅動高阻抗電容負載，最高可達±2000伏。2000V50ns外部，內部雙相（+/-）臺式
PVX-4141PVX-4141， 3.5kV脈沖發生器是一種直聯、風冷、固態半橋（圖騰柱）設計，具有同樣快速的脈沖升降時間和低功耗。3500V25ns外部雙相（+/-）臺式
PVX-4140
（停產，替代型號PVX-4141）		3.5 kV雙極脈沖發生器是一種直聯、風冷、固態半橋（圖騰柱）設計，具備同樣快速的脈沖升降速度，低功耗，幾乎無過沖、欠沖或振鈴。3500V25ns外部雙相（+/-）臺式
PVX-4130PVX-4130， 6kV 脈沖發生器是一種直聯、風冷、固態半橋（圖騰柱）設計，具備同樣快速的脈沖升降速度和低功耗。6000V60ns外部雙相（+/-）臺式
PVX-4110PVX-4110， 10kV 脈沖發生器是一種直聯、風冷、固態半橋（圖騰柱）設計，具備同樣快速的脈沖升降時間和低功耗。100000V60ns外部雙相（+/-）臺式
