精密脈沖控制
PVX-4141 脈沖發生器使用高達 3,500V 的外部供電電源，可產生快速、高壓波形。PVX-4141 針對高阻抗電容性負載進行了優化，非常適合驅動飛行時間質譜儀和加速器中粒子束靜電調制所需的提取柵極和偏轉板。其堅固耐用且功能多樣的設計也使其非常適合脈沖或門控功率管柵極、普克爾斯盒和 Q 開關、聲學換能器微通道板、光電倍增管和像增強器。PVX-4141 脈沖保真度將優化其所應用系統的性能。
系統操作
PVX-4141 的輸出脈沖電壓高達 3,500 V，上升和下降時間不超過 25 納秒，并能將非常平坦的直流電壓脈沖輸入容性負載。使用外部高壓源，PVX-4141 可以產生從地到 +3500V 或從地到 -3500V 的單端輸出脈沖，也可以通過使用 VLow 和 VHigh 電源輸入，產生源自地直流電壓偏移的脈沖。該偏移范圍為 -3500V 至 +3500V，最大電源壓差≤3500V。
PVX-4141 需要用戶提供的 TTL 門信號、高壓直流電源和可選的直流偏置電源輸入。輸出脈沖寬度和頻率由門信號控制。脈沖輸出電壓由輸入直流電源的幅度控制。
如果單元啟用且輸入門為高電平，則 VHIGH 電源連接到輸出。當輸入門為低電平時，VLOW 電源連接到輸出。因此，PVX-4141 可用于通過邏輯反相輸入門來產生負向脈沖，使得輸入門保持高電平直至單元產生脈沖。當輸入門變?yōu)榈碗娖綍r，VLOW 輸入電源連接到輸出，從而產生負向脈沖。

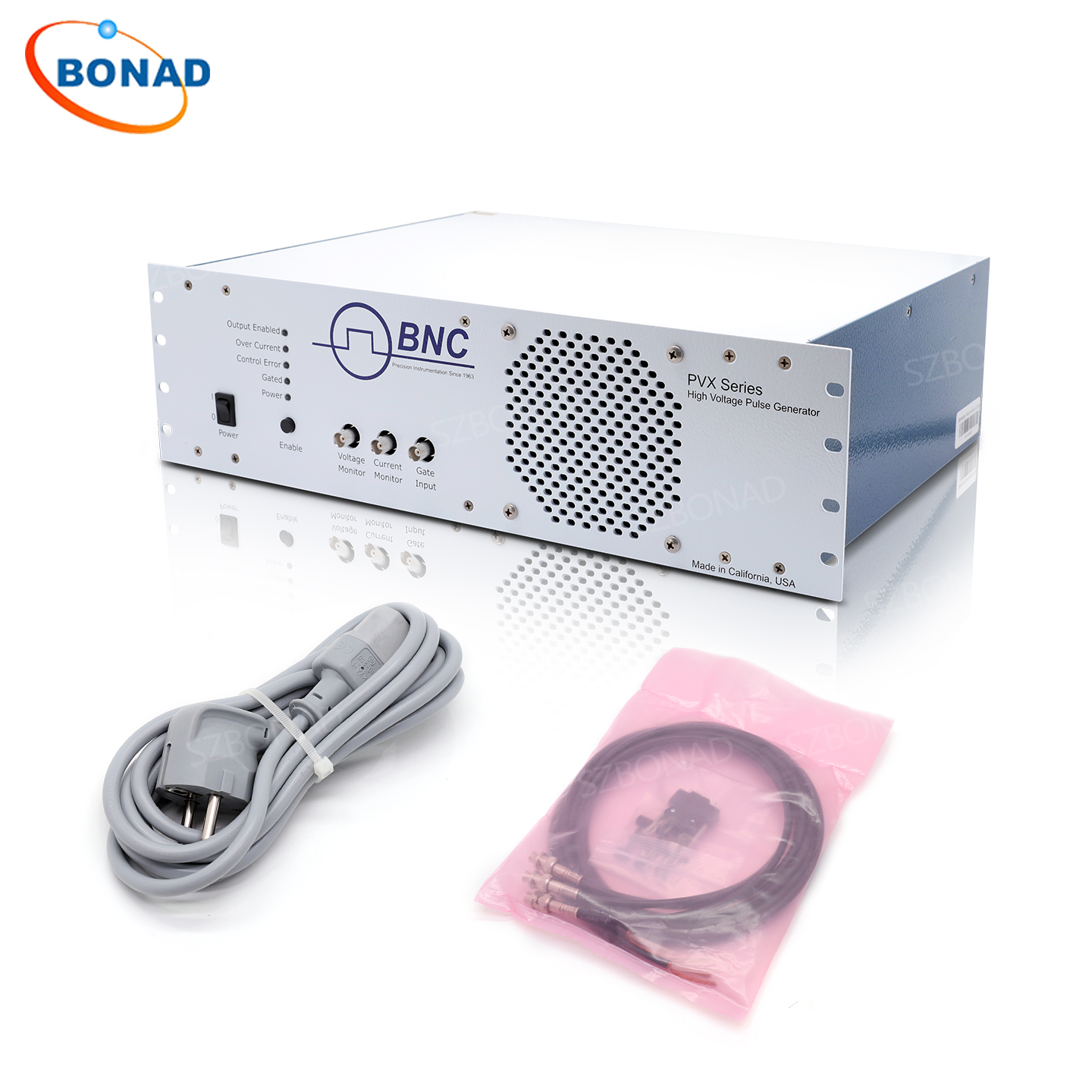

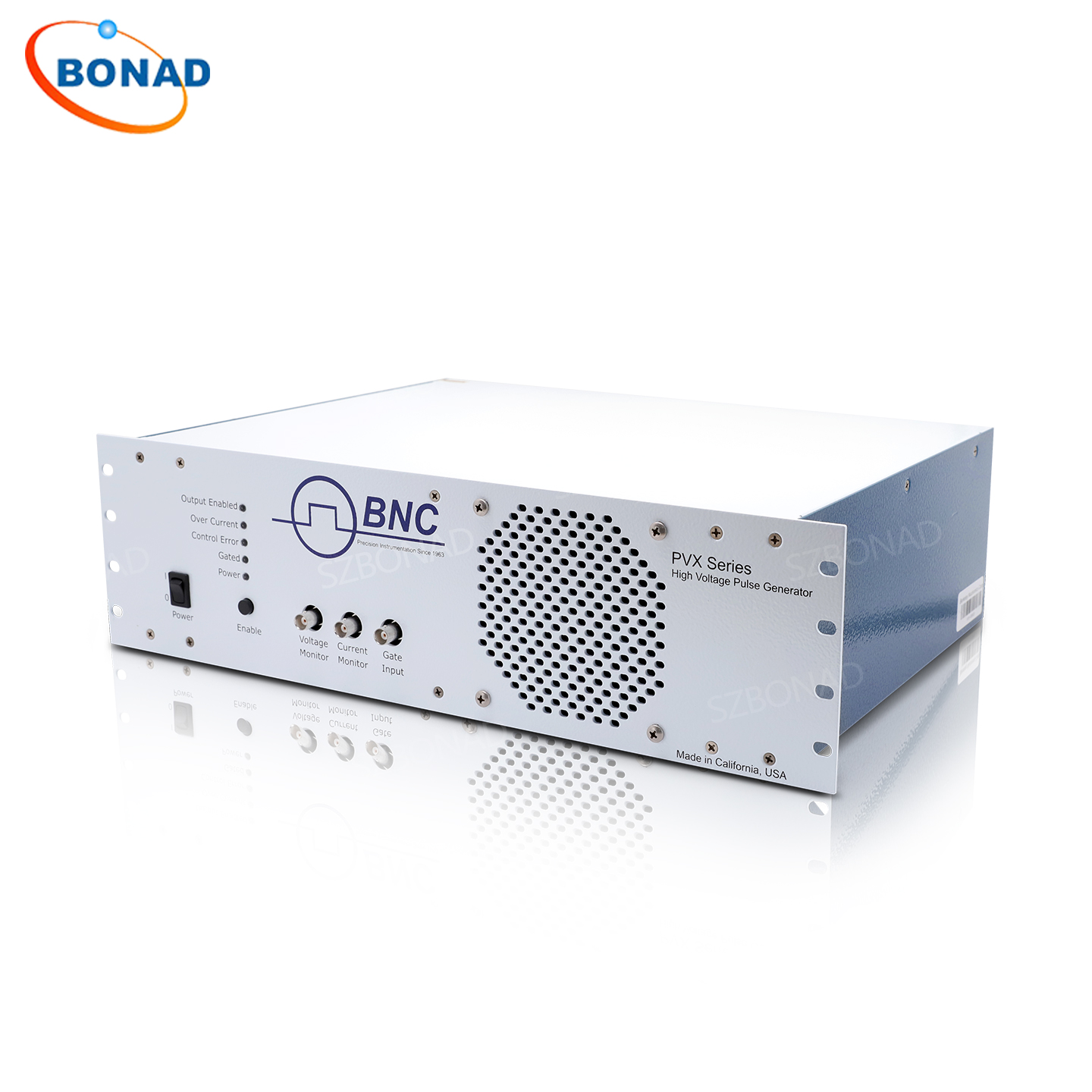

PVX-4141 的前面板 LED 指示燈用于監測脈沖發生器的狀態。前面板儀器級電壓和電流監視器提供了一種直觀的實時查看輸出電壓和電流波形的方法，無需使用外部高壓示波器探頭。
脈沖發生器采用直接耦合、風冷固態半橋(圖騰柱)設計，提供同樣快速的脈沖上升和下降時間、低功耗，并且?guī)缀鯖]有過沖、欠沖或振鈴。它具有過流檢測和關斷電路，可保護脈沖發生器免受負載或互連電纜中的電弧和短路造成的損壞。所有控制和保護邏輯電路、支持電源、儲能電路和輸出網絡均集成在 PVX-4141 中。它可以直接連接到負載，無需串聯或并聯電阻、脈沖發生器和負載之間的阻抗匹配網絡或額外的儲能電路(電容器組)。所有這些都由 PVX-4141 完成。
遠程控制

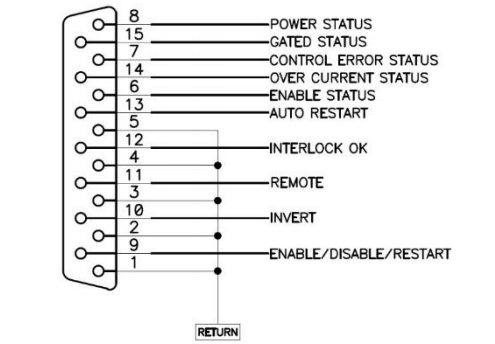

PVX-4141 可通過遠程控制進行操作。下圖是后面板 15 針 DSUB 連接器的示意圖。
控制引腳(9、10、11、12、13)內部拉高。要進行遠程操作，應將 REMOTE 引腳拉低。這將禁用前面板 ENABLE 開關，以防止本地操作。無論 REMOTE 信號的狀態如何，遠程 ENABLE、
INTERLOCK、INVERT 和 AUTO RESET 輸入始終處于活動狀態。如果 ENABLE 信號暫時拉低，則在該信號的上升沿啟用設備或清除故障。如果 INVERT 引腳拉低，則進入設備的門控脈沖將在內部反轉。因此，輸出脈沖將與輸入門控脈沖反轉。
狀態引腳(6、7、8、14、15)可遠程控制前面板 LED 的狀態，且為開漏輸出，需要外部上拉電阻(100 kΩ)連接至電壓源(電壓低于 24 VDC)。
訂購信息
PVX-4141 系統
技術規格
| 脈沖特性 | 輸出電壓范圍 | 0 V 至 ±3500 V（VHigh - VLow），由電源輸入電壓控制 |
| 脈沖上升 / 下降時間 | ≤ 25 ns（50 pF 負載） | |
| 脈沖寬度 | 60 ns 至 DC，由輸入門控信號控制 | |
| 頻率范圍 | 單脈沖至 3500V 下 30 kHz；連續輸出由輸入門控信號控制； | |
| 低負載電容和 / 或電壓＜3500V 時，連續脈沖重復頻率可達 400 kHz | ||
| 最大平均功率 | 100 W（VHigh + VLow）*1（連續輸出） | |
| 最大占空比 | ＜1% | |
| 電壓下垂 | ＜5% | |
| 過沖 / 下沖 | 未標注具體數值 | |
| 傳輸延遲 | 典型值 120 ns | |
| 抖動 | ＜200 ps 脈沖間（shot-to-shot） | |
| 輸入直流電壓 | +VIN（VHigh）- 絕對最小值 | -3500 V |
| +VIN（VHigh）- 相對最大值 | 相對于 VLow 電壓 +3500 V | |
| +VIN（VHigh）- 相對最小值 | 相對于 VLow 電壓 +0 V | |
| -VIN（VLow）- 絕對最大值 | +3500 V | |
| -VIN（VLow）- 絕對最小值 | -3500 V | |

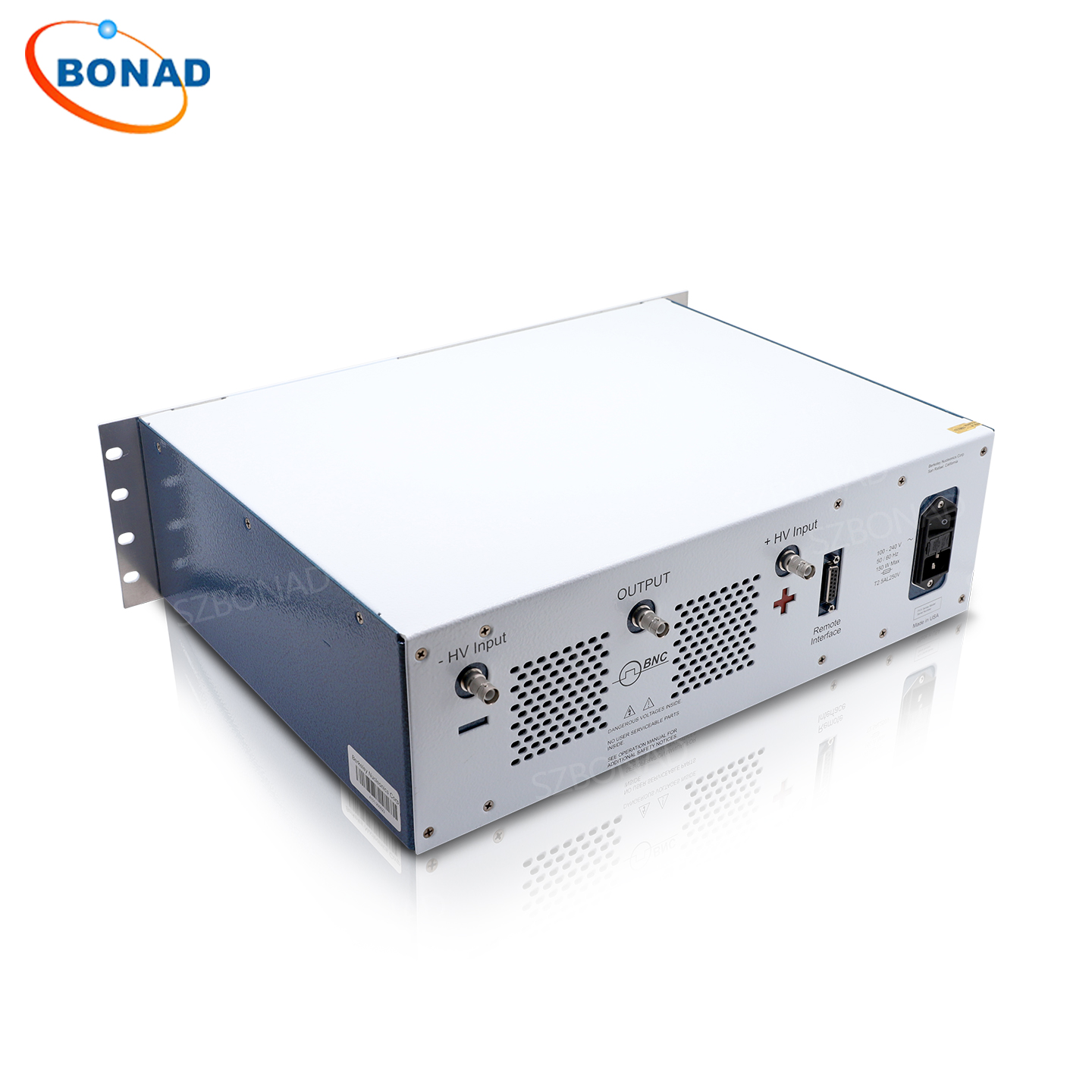

| 高壓輸入直流接口 | 接口類型與位置 | SHV 接口，后面板（+Vin 和 -Vin 各 1 個） |
| 門控信號 | 信號源與接口 | TTL 信號（50 Ω 輸入阻抗），前面板 BNC 接口 |
| 監測器 | 電壓監測器 | 1000:1 分壓比（1 MΩ 輸入阻抗），前面板 BNC 接口 |
| 電流監測器 | 10 A/V 轉換比（50 Ω 輸入阻抗），前面板 BNC 接口 | |
| 輸出接口 | 接口類型、位置與附件 | 后面板 SHV 接口，1.8 m 75 Ω同軸線； |
| 補充：3500V 輸出（負載端）最小脈沖寬度 60 ns | ||
| 電源規格 | 電壓要求 | 100 VAC 至 120 VAC ±10%；220 VAC 至 240 VAC ±10% |
| 線路頻率 | 50 Hz 至 60 Hz | |
| AC 接口類型 | NEMA C-14 | |
| 通用規格 | 尺寸 | 13.2 cm × 43.5 cm × 33.0 cm |
| 帶機架耳朵寬度 | 48.3 cm | |
| 重量 | 8.2 kg | |
| 工作溫度 | 15 °C 至 35 °C |
想了解更多型號請記得聯系我們~
| 型號 | 描述 | 最大電壓V | 脈沖上升 與下降時間 | 脈沖信號觸發 | 正負脈沖 | 工作模式 |
| PVX-2506 | PVX-2506采用了采用DEI系列快功率MOSFET的雙向MOSFET輸出級。 | 50V | 200ns | 外部 | 正（+） | 臺式 |
| PVM-1001 | PVM-1001可在不到10納秒（上升時間）內實現0至-950伏。這種可調脈沖電壓源能夠提供從55ns到10,000ns的脈沖寬度，標準頻率范圍最高可達1 MHz。 | 950V | 9ns | 外部 | 負（-） | 模塊 |
| PVM-4210 | PVM-4210脈沖發生器模塊提供兩個脈沖輸出通道，由統一控制邏輯控制。 | 950V | 25ns | 外部 | 雙相（+/-） | 模塊 |
| PVX-4151 | PVX-4151， 1.5kV 高壓脈沖發生器是一種直聯、風冷、固態半橋（圖騰柱）設計，具備同樣快速的脈沖升降時間和低功耗。 | 1500V | 25ns | 外部 | 雙相（+/-） | 臺式 |
| PVX-4000-2kV | PVX-4000-2kV 是一款風冷高壓雙極脈沖發生器。優化于驅動高阻抗電容負載，電壓高達±2000伏。 | 2000V | 50ns | 外部，內部 | 雙相（+/-） | 臺式 |
| PVX-4000-2kV-EX | PVX-4000-2kV 是一款風冷高壓脈沖發生器。優化驅動高阻抗電容負載，最高可達±2000伏。 | 2000V | 50ns | 外部，內部 | 雙相（+/-） | 臺式 |
| PVX-4141 | PVX-4141， 3.5kV脈沖發生器是一種直聯、風冷、固態半橋（圖騰柱）設計，具有同樣快速的脈沖升降時間和低功耗。 | 3500V | 25ns | 外部 | 雙相（+/-） | 臺式 |
| PVX-4140 （停產，替代型號PVX-4141） | 3.5 kV雙極脈沖發生器是一種直聯、風冷、固態半橋（圖騰柱）設計，具備同樣快速的脈沖升降速度，低功耗，幾乎無過沖、欠沖或振鈴。 | 3500V | 25ns | 外部 | 雙相（+/-） | 臺式 |
| PVX-4130 | PVX-4130， 6kV 脈沖發生器是一種直聯、風冷、固態半橋（圖騰柱）設計，具備同樣快速的脈沖升降速度和低功耗。 | 6000V | 60ns | 外部 | 雙相（+/-） | 臺式 |
| PVX-4110 | PVX-4110， 10kV 脈沖發生器是一種直聯、風冷、固態半橋（圖騰柱）設計，具備同樣快速的脈沖升降時間和低功耗。 | 100000V | 60ns | 外部 | 雙相（+/-） | 臺式 |
